直流开关型
直流开关型
产品型号: JQZ-02
DC: 60 — 200A   100~1200 VDC
产品详情

l控制信号与输出回路之间光电、变压器隔离。

l控制信号与PLCTTL逻辑接口。

l发光二极管指示工作状态。

l输出开关为MOSIGBT晶体管,通断无火花、拉弧。

l内置过压吸收保护,避免瞬态高压而击穿固态开关。

l环氧树脂封装一体,防腐防火抗震,工作稳定可靠。

l产品主要用于新能源汽车中的中大功率直流用电器。

PTC加热器、电池充电、电磁阀、电机等开关切换。



        型 号

参   数

JQZ-02

控制电源

电压:12-24 VDC   电源功率≥ 3 W

开关信号

3~32 VDC;10~25 mA

工作指示

LED

通断时间

≤ 1 mS

最大输出电压

100V 、200V、 600V、 1200V

最大输出电流

60、80、100 …… 1000 A

通态压降

1.2~4.8 VDC

断态电压

≥100V、≥200V、≥600V、≥1200V

开关属性

MOS或IGBT晶体管,固态无触点通、断特性

隔离电压

≥ 1800~2500 V

绝缘电压

≥ 2000~2500 V

工作温度

-25 ~ 75 ℃

散热条件

≥60A配散热器,≥80A再加风扇强冷

负载电流安全系数

阻性负载取2.5-4倍,感性负载取3-6倍

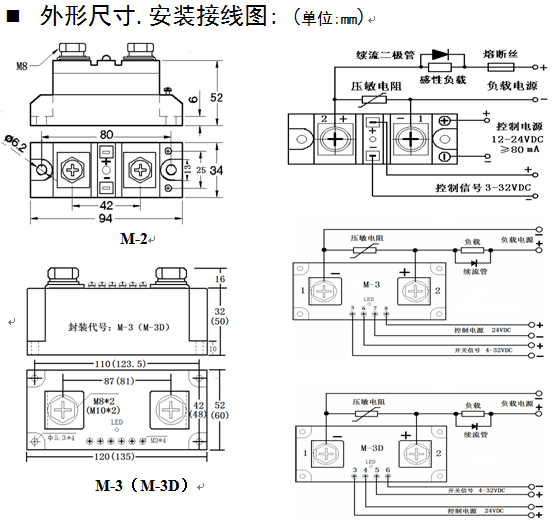

外形尺寸(代号)

94×34×32(M-2); 120×52×40(M-3);135×69×50  mm3(M-3D)



n  产品选用注意事项:

l  因参数表中最大输出电压值等于正向击穿电压值,最大输出电流为常温值,故在选用时应留有充分余量,阻性负载时:电流、电压均按2.54倍选取,感性负载时:电流、电压按36倍选取。

l  当环境温度较高或散热条件欠佳时,应增加电流等级和加大散热器体积。

l  为防止使用时负载过流短路,主回路中应加快速断路开关或快速熔断器。

l  感性负载时必须在负载两端并联接一个续流二极管,以防过压损坏输出管。

l  电路负载运行时,应该先接通控制电源,然后通、断控制开关信号。切勿先接通控制开关信号,而后再以通、断控制电源方式运行使用。

l  安装时,要求散热器与本产品接触面之间必须平整、光洁,并在其表面涂上一层导热硅脂,最后再将套上平垫圈、弹簧垫圈的螺丝对称拧紧固定,以提高散热性能。
