♦控制端与输出端隔离。
♦控制方式电位器或电压信号二种。
♦控制信号与输出相位角成线性。
♦模块一致性好,可多相组合并联控制。
♦主要用于工业电炉、电热烘箱、灯光照明等设备中进行调温、调光、调速的控制。
型 号 参 数 | TGJ39R | TGJ39U |
负载电压 | 0～240 VAC 0～440 VAC |
最大负载电流 | 60～300 A 300～500A |
控制电压 | 14～18VDC |
控制方式 | 外接可调电位器 10KΩ/ 1W | 控制信号： 0 ～10 VDC或4～20 mA |
断态电压 | ≥ 800 V ≥ 1200 V |
隔离电压 | ≥ 1800 V |
绝缘电压 | ≥2000 V |
绝缘电阻 | ≥100 MΩ |
电源频率 | 50～60 HZ |
工作温度 | -20～75 ℃ |
散热条件 | 配散热器，再加风扇强冷 |
负载电流安全系数 | 感性负载3～4倍，阻性负载2.5～3倍 |
外形尺寸(代号) | 200～500A：185-285×260×120 mm3 ( M-3×3 ) |

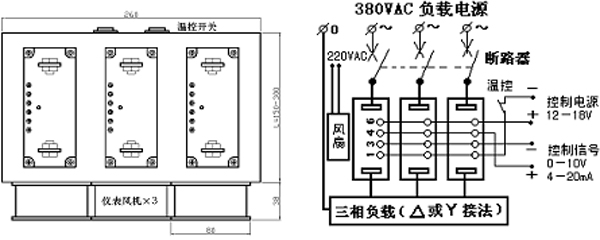

♦外形尺寸.安装接线图: (单位:mm)
♦产品选用注意事项：
♦选择产品时，应根据负载的性质不同，在电流档次上，留有不同的余量。（阻性负载时，可按2.5-3倍负载电
流选取。感性或容性负载时，可按3-4倍负载电流选取）。
♦当环境温度较高或散热条件欠佳时,应增加电流容量。为防使用时负载短路，要求在负载回路中串接与本产品
相应的快速断路开关或快速熔断器。
♦感性负载时，应在输出端并接压敏电阻，以防过压时损坏晶闸管。压敏电阻(MOV)的选配：220V电源时选
430-470V，380V电源时选680-750V。也可以购买本企业生产的交流过压吸收保护器。
♦安装时，要求散热器与本产品接触面之间必须平整、光洁，并在其表面涂上一层导热硅脂，最后再将套上平
垫圈、弹簧垫圈的螺丝对称拧紧固定。
