产品型号: TGZ01、TGZ02
DC: 10 — 1000A   24 ~ 200 VDC
排序: 1
产品详情

弱电部分和强电部分为非隔离。

晶体管PWM方式输出,调节范围宽,无机械磨损,使用寿命长。

固体封装,体积小安装简便,防震、防腐,工作稳定可靠。

主要用于直流电源供电的照明灯、电动车、电磁铁等设备中进行调光、调速、调功控制



          型  号

参   数

TGZ01

TGZ02

输入电源电压

 60~200 VDC

最大输出电流

10~1000 A

控制方式

外接10 KΩ/0.5W电位器

外接信号电压0-10 VDC

隔离电压

非电隔离

输出开关频率

≤ 0.5 KHZ

绝缘电压

≥ 1500 V

绝缘电阻

≥ 100 MΩ

环境温度

-20 ~ 70

散热条件

≥20A配散热器,≥30A再加风扇强冷

负载电流安全系数

感性负载3~4倍  阻性负载2~3

外形尺寸(代号)

58×45×21mm3(J-1);120×52×32mm3(M-3);105×74×41mm3 (J-3)

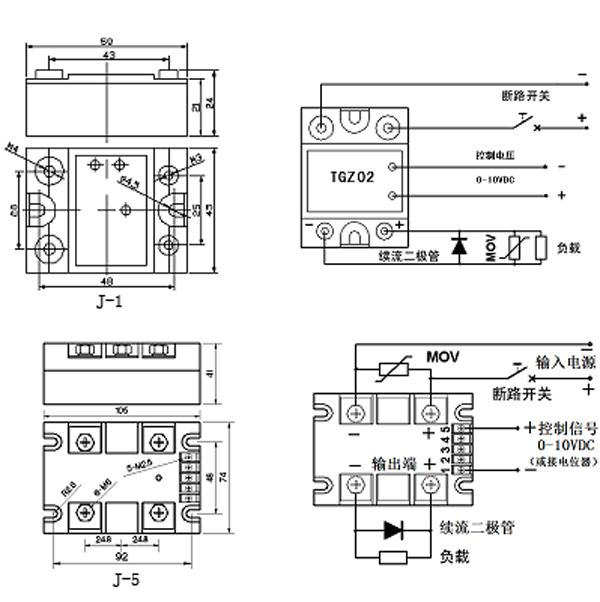

外形尺寸.安装接线图: (单位:mm)

产品选用注意事项:

选择产品时应根据负载的性质不同,在电流、电压档次上,留有不同的余量。(阻性负载时:电流按2~4倍负载电流选取,电压按2~3倍负载电压选取。感性或容性负载时:电流按4~8倍负载电流选取,电压按4~5倍负载电压选取)。

根据负载电流与环境温度的关系,当环境温度较高或散热条件欠佳时,应增加电流容量。为防使用时负载短路,要求在负载回路中串接快速断路开关或快速熔断器。

感性负载时,务必在负载两端并接续流二极管或在输出端并接压敏电阻和RC吸收电路,以防过压时损坏晶体管。压敏电阻(MOV)按电源电压的1~2倍选取,RC值按负载功率选取。

安装时,要求散热器与本产品接触面之间必须平整、光洁,并在其表面涂上一层导热硅脂,最后再将套上平垫圈、弹簧垫圈的螺丝对称拧紧固定。
