交流常开、闭固态继电器( 单相卧式 )
交流常开、闭固态继电器( 单相卧式 )
产品型号: JGT13KB-A(原JGJ18A)、JGT13KB-B(原JGJ18B)
AC: 10 — 350A   240 / 440 VAC
排序: 3
产品详情

输入与输出回路之间光隔离。

控制信号与TTL逻辑接口或220VAC控制。

常开、常闭点均为可控硅无触点输出。

JGJ18B可直接取代220V电压电磁继电器。

环氧树脂封装一体,抗震防腐,工作可靠。

产品主要用于计算机和数字程控接口及工业自动化控制。如工业电炉、电热烘箱、电动机、电源开关等设备。


       型 号

参   数

JGT13KB-A

(原型号JGJ18A)

JGT13KB-B

(原型号JGJ18B)

控制电压

3~32 VDC

160~240VAC

控制电流

≤25 mA

≤30 mA

启动电流

≥ 6 mA

≥ 10 mA

关闭电压

≤1.5 VDC

≤50 VAC

通断时间

≤10 mS

≤50 mS

负载电压

24~240VAC 、40~440VAC

最大负载电流

10、20、30、40A

60-180A

200-350A

通态压降

≤1.8 V

断态电压

≥ 400V、≥ 800V

隔离电压

≥2000 V

绝缘电压

≥2000 V

绝缘电阻

100 MΩ

工作温度

-25 ~ 75 ℃

电源频率

50/60 HZ

散热条件

≥20A配散热器,≥40A再加风扇强冷

负载电流安全系数

阻性负载取2-3倍,感性负载取3-4倍

外形尺寸(代号)

58×45×21mm3 (J-1)

105×74×41mm3 (J-3)

120×84×57mm3 (J-5)

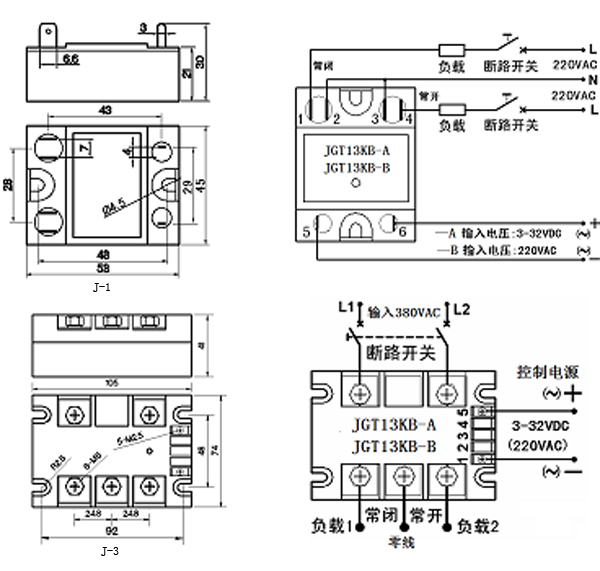

外形尺寸.安装接线图: (单位:mm)



产品选用注意事项:

选择产品时,应根据负载的性质不同,在电流档次上留有不同的余量。(阻性负载时,可按2-3倍负载电

 流选取。感性或容性负载时,可按3-4倍负载电流选取)。

根据负载电流与环境温度的关系,当环境温度较高或散热条件欠佳时。应增加电流容量。为防使用时负

 载短路,要求在负载回路中串接与实际负载电流相应的快速断路开关或快速熔断器。

感性负载时,应在输出端并接压敏电阻,以防过压时损坏晶闸管。压敏电阻(MOV)的选配:240V档时选

430-470V,440V档时选680-750V,或配本厂生产的交流过压保护吸收器。

安装时要求散热器与本产品接触面之间必须平整、光洁,并在其表面涂上一层导热硅脂,最后再将套上

 平垫圈、弹簧垫圈的螺丝对称拧紧固定。
