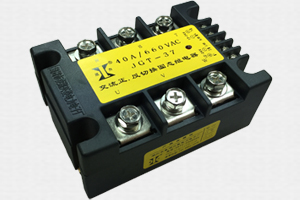

三相电机正、反转切换固态继电器( 三相卧式 )
三相电机正、反转切换固态继电器( 三相卧式 )
产品型号: JGT37、JGT38
AC: 10 — 150A   440 / 660 VAC
产品详情

输入与输出回路之间光隔离。

发光二极管指示正、反转状态。

改变控制开关接通位置,可方便实现对交流三相电机正、反转运行的切换。

控制内部设有互锁、延时等功能,切换安全可靠。

可控硅输出,切换时无机械触点、、无噪音、无火花。

产品主要用于三相交流电动机正、反转运行的频繁切换。

        型  号

参  数

JGT37(原JGX37)

JGT38(原JGX38)

负 载 电 压

440V        660V

最大负载电流

10~80 A

10~150 A

通态电压

1.8V

主开关数

3相

2相

控制电源

12~24 VDC

控制电流

≤40 mA

切换时间

≤ 0.3s

隔离电压

≥1800 V

绝缘电压

≥2000 V

绝缘电阻

≥100 MΩ

工作温度

-25~75

散热条件

≥20A配散热器,≥30A再加风扇强冷

负载电流安全系数

≤2KW电动机按额定电流的2.5-4倍,>2KW电动机按额定电流的4-6倍

外形尺寸.(代号)

105×74×41 mm3  (J-3)

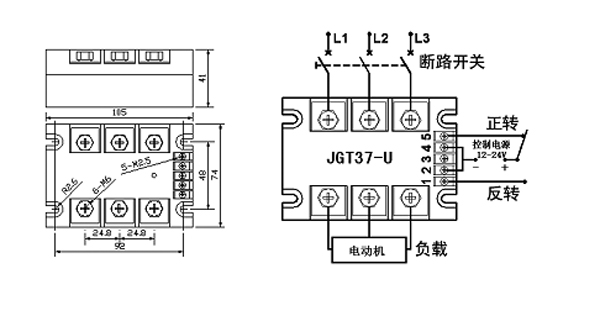

外形尺寸.安装接线图: (单位:mm)



产品选用注意事项:

根据负载功率的大小,应选择不同的电流余量。功率越大,电流余量就越大。一般选择固态继电器的电

流容量是负载电流(每一相)的4~6倍。

当输入端三相电源不平衡,高次谐波污染严重时,建议配本厂生产的三相交流吸收补偿器同时使用。为提

 高改善效果,两者应就近安装连接。

输出回路中加过流保护措施以防短路。方法是:负载回路中串接快速断路开关或快速熔断器。

由于JGT38型的输出端在正。反转切换时,只是S相和T相互相切换,而R相始终导通(即固继内部S-U两

 端短路联通的)。故电机停止时,其中有一相仍带电。使用时应特别注意安全。

JGT38型的R-U两端为公共端,固继开关内部已联通,使用时可任选一端。

控制内部已设有互锁、延时等功能,使用时不必附加任何保护措施。
