单相电机正、反转切换固态继电器( 三相卧式 )
单相电机正、反转切换固态继电器( 三相卧式 )
产品型号: JGT18
AC: 10 — 400A   240 VAC
产品详情

输入与输出回路之间光隔离。

发光二极管指示正、反转状态。

改变控制开关接通位置,可方便实现对交流单相电容式电机正、反转无触点运行的切换。

控制内部设有互锁、延时等功能,切换安全可靠。

可控硅输出,切换时无机械触点、无噪音、无火花。

产品主要用于单相电容交流电动机正、反转运行的频繁切换。

        型  号

参  数

JGT18

负 载 电 压

110V/220V

最大负载电流

10180 A

200400 A

通态电压

1.8V

主开关数

3相

控制电源

12 24 VDC

控制电流

≤40 mA

切换时间

≤ 0.3s

隔离电压

≥1800 V

绝缘电压

≥2000 V

绝缘电阻

≥100 MΩ

工作温度

-25~75

散热条件

≥20A配散热器,≥30A再加风扇强冷

负载电流安全系数

≤2KW电动机按额定电流的2.5-4倍,>2KW电动机按额定电流的4-6倍

外形尺寸.(代号)

105×74×41 mm3 (J-3)

120×83×56 mm3 (J-5)

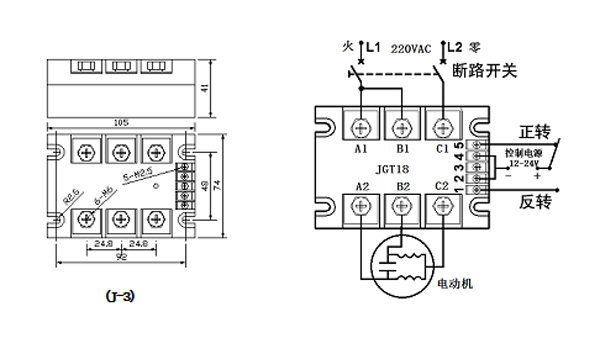

外形尺寸.安装接线图: (单位:mm)

产品选用注意事项:

根据负载功率的大小,应选择不同的电流余量。功率越大,电流余量就越大。一般选择固态继电器的电流容量

 是负载电流(每一相)的4~6倍。

当输入端三相电源不平衡,高次谐波污染严重时,建议配本厂生产的三相交流吸收补偿器同时使用。为提高改善

 效果,两者应就近安装连接。

输出回路中加过流保护措施以防短路。方法是:负载回路中串接快速断路开关或快速熔断器。

安装时,要求散热器与本产品接触面之间必须平整、光洁,并在其表面涂上一层导热硅脂,最后再将套上平垫

 圈、弹簧垫圈的螺丝对称拧紧固定。

控制内部已设有互锁、延时等功能,使用时不必附加任何保护措施。
