♦输入与输出回路之间光隔离。
♦控制信号与TTL逻辑接口。
♦晶体管输出，通态压降小，开关速度快。
♦设有过流保护功能，一旦过流，自动关闭自锁。
♦环氧树脂封装一体，抗震、防尘、防腐、防火。
♦产品主要用于各种大功率的直流电气设备：如蓄电池充放电、电磁阀、电加热、电动机器等设备。

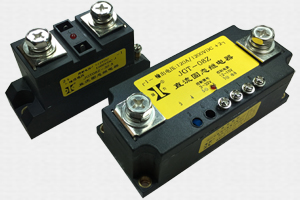

型 号 参 数 | JGT08Z |
输 入 参 数 | 控制电源 | 12～24VDC/200 mA |
控制信号 | 4～32 VDC |
控制电流 | 5～35 mA |
工作指示 | LED |
通断时间 | ≤5 mS |
输 出 参 数 | 输出电压 | 100、200、400、600、1200VDC |
负载电流 | 80、100、120、150、200A |
通态压降 | 0.8～4.8 V |
断态电压 | 100、200、400、600、1200VDC |
性 能 参 数 | 隔离电压 | ≥ 1000 — 2500V |
绝缘电压 | ≥ 1000 — 2500V |
工作温度 | －25 ～ 75 ℃ |
散热条件 | ≥30A配散热器,≥40A再加风扇强冷 |
负载电流安全系数 | 阻性负载取2.5-4倍,感性负载取4-8倍 |
外形尺寸(代号) | 94×34×52(M-2); 120×52×40(M-3);135×69×50 mm3（M-3D） |

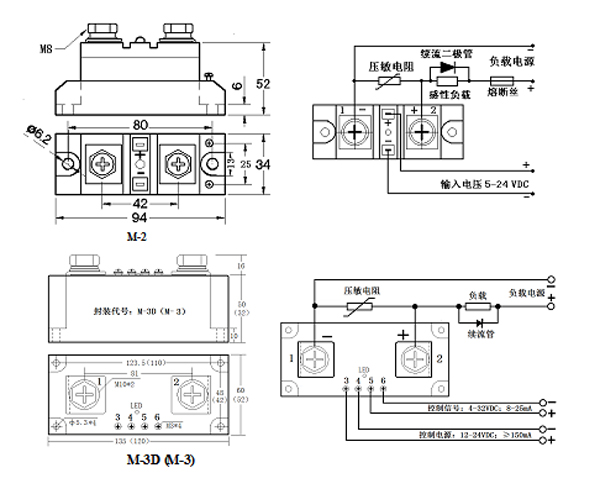

♦外形尺寸.安装接线图: (单位:mm)
♦产品选用注意事项:
♦因参数表中最大输出电压值等于正向击穿电压值，故在选用时应留有充分余量，阻性负载时：均按2～4倍负载电压选取.感性负载时：按4～8倍负载电压选取。
♦产品使时虽无需散热器冷却，但最好安装在金属底板上，以便将微少热量从底板散出去。
♦使用时为防负载短路，造成固态继电器烧坏，要求在负载回路中串接电流规格与本产品略小的快速断路开关或快速熔断器。
♦负载准备运行时，必须首先接通控制电源，然后通、断控制信号，切异长期加上控制信号，以通断控制电源方式运行使用。
♦感性负载时必须在负载两端并接一个续流二极管，或在输出端并接压敏电阻（可按电源电压的1～1.5倍选取），以防止开关切换产生反压损坏输出管。
