♦输入与输出回路之间隔离。
♦模块有短路保护和自锁功能。
♦晶体管输出，开关速度快。
♦控制方式有开关触点或电压信号二种。
♦环氧树脂封装一体，防腐抗震，工作可靠。
♦产品主要用于各种大功率的直流电气设备。如直流电动机、电磁阀、蓄电池充放电等设备。

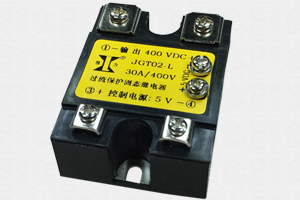

型 号 参 数 | JGT02L | JGZ03L |
输 入 参 数 | 控制电源 | 12—24 VDC | 12VDC |
控制电流 | ≤100mA | ≤100mA |
控制信号 | 5、12、18、24VDC | 开关信号 |
通断时间 | ≤5 mS |
输 出 参 数 | 最大输出电压 | ≥ 100、200、400、600、1200V |
启动保护电流 | 10、20、30、40 …… 120A |
通态压降 | ≤1.8 ～ 4.8 V |
断态电压 | ≥ 100、200、400、600、1200V |
性 能 参 数 | 隔离电压 | ≥ 1500-2500 V |
绝缘电压 | ≥ 1500-2500 V |
绝缘电阻 | ≥ 100 MΩ |
工作温度 | －25 ～ 75 ℃ |
散热条件 | ≥20A配散热器,≥40A再加风扇强冷 |
负载电流安全系数 | 阻性负载取2.5-4倍,感性负载取4-8倍 |
外形尺寸(代号) | 58×45×21 mm3 (J-1) |

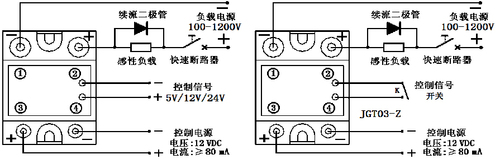

♦外形尺寸.安装接线图: (单位:mm)
J-1
♦温度曲线图:
♦产品选用注意事项:
♦由于直流固态继电器的负载电压值等于断态电压值，负载电流为最大值，故在选用时应留有充分余量，阻性负载
时：电流按2.5～4倍负载电流选取，电压按2～3倍负载电压选取.感性负载时：电流按4～8倍 负载电流选取，
电压按2～倍负载电压选取）。
♦固态继电器开通前,应确保接通控制电源后再加入控制信号，绝对不能用长期开通控制信号，通断控制电源的方法
来进行开关动作。
♦感性负载时，必须在负载两端并接一个续流二极管,并在输出端并接压敏电阻（压敏电阻(MOV)按电源电压的1～1.5
倍选取），以防过压时损坏输出管。
♦为防止意外事故,使固态开关电压击穿。(雷击.电源电压异常)建议主回路中加相应的快速断路开关或快速熔断器。
♦安装时，要求散热器与本产品接触面之间必须平整、光洁，并在其表面涂上一层导热硅脂，最后再将套上平垫圈、
弹簧垫圈的螺丝对称拧紧固定。
