单相卧式
单相卧式
产品型号: JGZ21、JGZ22
DC: 10 — 300A   240 / 440 VAC
产品详情

弱电部分和强电部分为光隔离。

控制信号与TTL逻辑接口。

强电控制开关为电力半导体晶闸管。

发光二极管指示工作状态。

广泛用于电解、电镀、电磁振动、电磁吸铁等设备进行无触点开关控制。

      型

参 数

JGZ21(半波整流)

JGZ22(半波整流)

负载电源

240 VAC    440 VAC

负载电压

输入电源电压×0.45  VDC

最大负载电流

10~300 A

控制电压

3~32 VDC

160~240 VAC

控制电流

≤25 mA

隔离电压

≥2500 V

绝缘电压

≥2500 V

绝缘电阻

≥100 MΩ

电源频率

50~60 HZ

工作温度

-25~75

散热条件

≥20A配散热器,≥40A再加风扇强冷

负载电流安全系数

阻性负载取2-4倍,感性负载取4-6倍

外形尺寸.(代号)

58×45×21 mm3 (J-1)

105×74×41 mm3(M-3)

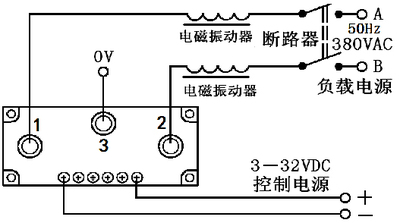

外形尺寸.安装接线图: (单位:mm)

                                                                            J-1



                                           M-3


产品选用注意事项:

根据负载功率的大小, 应选择不同的电流余量。功率越大,电流余量就越大。一般选择固态继电器的电流容量是负载电

 流的2~6倍。

输入、输出端应加有过压、过流保护措施。过压保护:输出端并接续流二极管或压敏电阻,当用240V档

 时,470~500V440VAV档时,680~750V,660V档时,选1100~1200V或配本厂生产的交流过压保护吸收器。过流

 保护:主回路中串接快速断路开关或快速熔器。

根据选用的固态继电器电流大小、工作方式、环境条件的不同,选择的散热器应有所不同,散热器的面积宜大不宜小。

安装时,要求散热器与本产品接触面之间必须平整、光洁,并在其表面涂上一层导热硅脂,最后再将套上平垫圈、弹簧

 垫圈的螺丝对称拧紧固定。
