♦输入与输出回路之间光电隔离。
♦控制信号与TTL逻辑接口。
♦发光二极管（LED）指示工作状态。
♦内置输出管过压吸收保护功能。
♦双极型、MOS晶体管管输出常开（常闭）状态。

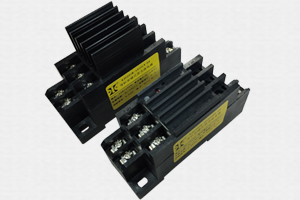

♦卡式结构，体积小，安装简便，最适合导轨安装。
♦产品主要用于工业自动化中直流弱电与强电的隔离控制，可以用作直流小功率用电器。如直流电动机、电磁阀、电磁铁、加热器等无触点直流开关控制。
型 号 参 数 | 常开：KJGZ01K系列 | 常闭：KJGZ01B系列 |
输 入 参 数 | 控制信号 | D1:4～6VDC;D2:9～15VDC;D3:18～36VDC;D4:4～32VDC A1:4～6VAC;A2:9～15VAC;A3:18～36VAC;A4:160～240VAC |
控制电流 | 8～35 mA |
控制电源 | 无 | 同上控制信号电压 |
关闭电压 | ≤给定最低信号电压*0.3倍 |
通断时间 | ≤15 mS |
输 出 参 数 | 断态电压 | 100、200、400、600、1200 VDC |
最大电流 | 3、6、10、20、30 A |
通态压降 | ≤ 0.8～3.2 V |
断态漏电流 | ≤ 1.5mA |
浪涌电压 | 60、100、200、400、600、1200 VDC |
性 能 参 数 | 绝缘电压 | ≥ 2500 V |
隔离电压 | ≥ 2000 V |
工作温度 | －30 ～ 80 ℃ |
负载电流安全系数 | 阻性负载取1.5-2.5倍,感性负载取2.5-4倍 |
外形尺寸 | 无散热器：85×30×46mm3 有散热器：85×30×62mm3 |
♦外形尺寸.安装接线图: (单位:mm)
♦卡式固态继电器型号命名方法：
♦产品选用说明及注意事项:
♦选择产品电流时，应根据负载的性质不同，电流放有不同的余量。阻性负载时,可按1.5～2.5倍负载电流选取。感性负载时，可按2.5～4倍负载电流选取）。
♦感性负载时，选择产品断态电压值最好大于负载电源电压的3～5倍。以防高次谐波产生高压损坏内部输出晶闸管。
♦为防止产品使用时负载过载或短路而引起烧毁输出功率管，建议在负载回路中串接快速熔断丝，电流值可按固态继电器电流值的30～50%选取。
♦本产品10A以下规格内置续流二极管和过压吸收保护器，大于10A以上规格内部只有过压吸收保护器。
♦产品为自然冷却，使用时无需再加散热器。可直接安装在宽度35mm导轨上使用。
