模块式
模块式

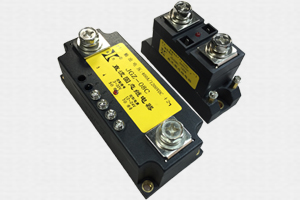

产品型号: JGZ08B、JGZ08C
DC: 60 ~ 2000A   100 ~ 1200 VDC
排序: 6
产品详情

控制信号与输出回路之间光隔离。

控制信号与TTL逻辑接口。

晶体管或MOS、IGBT管输出,压降小,速度快。

发光二极管指示工作状态。

环氧树脂封装一体,防腐抗震,工作可靠。

产品主要用于工业自动化中,弱电与强电隔离控制以及各种大功率的直流电气设备。如直流电动机、电磁阀、加热器、电池充放电设备

 等。

       型 号

参   数

JGZ08B

JGZ08C

控制电源

电压:12~24 VDC

M-2:电流≥60mA;M-3:电流≥300mA

电压:12~24 VDC

M-2:电流≥80mA; M-3:电流≥380mA

驱动方式

外加电源非隔离驱动

外接电源内置隔离驱动

控制信号

3~32 VDC;10~25 mA

控制指示

LED

通断时间

≤ 2 mS

最大输出电压

100、200、400、600、900、1200VDC

最大负载电流

60、80、100 …… 2000 A

通态压降

0.5~4.8 VDC

最大击穿电压

≥100、200、400、600、900、1200VDC

开关特性

MOS或IGBT

隔离电压

≥ 1800 ~2500 V

绝缘电压

≥ 2000 ~2500 V

工作温度

-25 ~ 75

散热条件

≥60A配散热器,≥80A再加风扇强冷

负载电流安全系数

阻性负载取2-4倍,感性负载取4-8倍

外形尺寸(代号)

94×34×32(M-2); 120×52×40(M-3);135×69×50 mm3(M-3D)

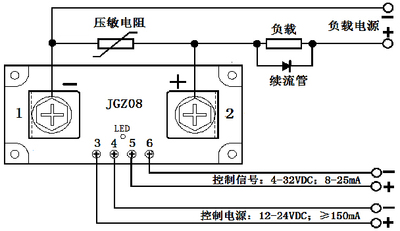

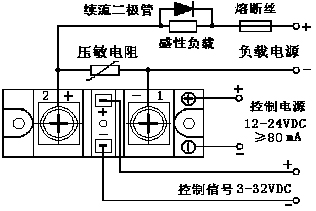

外形尺寸.安装接线图: (单位:mm)

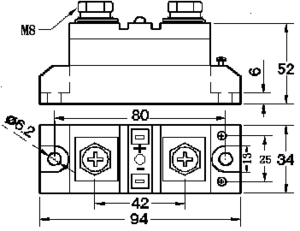

                                  M-2

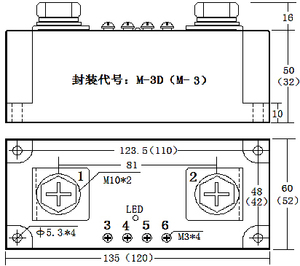

                                                          M-3D(M-3)

产品选用注意事项:

因参数表中最大输出电压值等于正向击穿电压值,最大负载电流为最大峰值电流,故在选用时应留有充分余量,阻性负载时:电流按2~4倍负载电流,电压按2-3倍负载电压选取.感性负载时:电流按4~8倍负载电流,电压按2~3倍电压负载电压选取。

根据负载电流与环境温度的关系,当环境温度较高或散热条件欠佳时,应增加电流容量。

使用时为防负载短路,造成固态继电器烧坏,要求在负载回路中串接电流规格与本产品略小的快速断路开关或快速熔器。

感性负载时必须在负载两端并接一个续流二极管,或在输出端并接压敏电阻(可按电源电压的1~1.5倍选取),以防过压时损坏输出管。

安装时,要求散热器与本产品接触面之间必须平整、光洁,并在其表面涂上一层导热硅脂,最后再将套上平垫圈、弹簧垫圈的螺丝对称拧紧固定,以提高散热性能。

接上负载准备运行时,JGZ08B、JGZ08C型必须首先接通控制电源,然后通、断控制信号进行工作。杜绝采用通断控制电源方式进行开关动作。
