双路交流固态继电器(导轨安装式)
双路交流固态继电器(导轨安装式)
产品型号: KJGJ2K、KJGJ2B、KJGJ2KB
AC: 3 - 8A  240/440 VAC
产品详情

输入与输出回路之间光电隔离。

控制信号与TTL逻辑接口。

发光二极管(LED)三色指示工作状态。

内置输出管过压吸收保护功能。

双向晶闸管输出常开、常闭切换状态。

卡式结构,体积小,安装简便,最适合导轨安装。

产品主要用于工业自动化中弱电与强电的隔离控制也可以作小功率的用电器。如电动机、电磁阀、电磁铁、加热器等无触点

 开关控制。

       型 号

参   数

常开:KJGJ2K

常闭:KJGJ2B

常开闭:KJGJ2KB

控制信号

D1:4~6VDC;D2:9~15VDC;D3:18~36VDC;D4:3~32VDC

A1:4~6VAC;A2:9~15VAC;A3:18~36VAC;A4:160~240VAC

控制电流

8~30 mA

控制电源

同上控制信号电压

关闭电压

给定最低信号电压*0.3倍

通断时间

≤15 mS

工作电压

20-240VAC   20-440VAC

最大电流

3、6、8 A

通态压降

≤ 1.2~1.6 V

断态漏电流

≤ 1mA

浪涌电压

600、900 VAC

绝缘电压

2000 V

工作温度

-30 ~ 80

电源频率

50/60 HZ

负载电流安全系数

阻性负载取2-3倍,感性负载取3-6倍

外形尺寸

3A:无散热器:85×30×46mm3   6-8A:散热器:85×30×62mm3

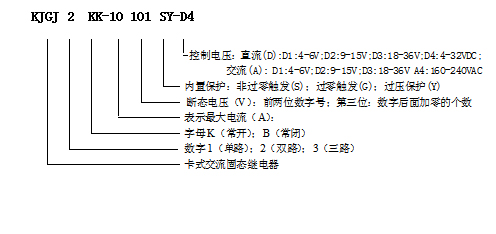

卡式固态继电器型号命名方法:

外形尺寸.安装接线图: (单位:mm)

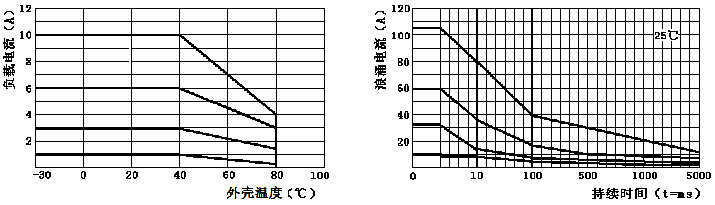

温度曲线图:

产品选用说明及注意事项:

选择产品电流时,应根据负载的性质不同,电流放有不同的余量。阻性负载时,可按2-3倍负载电流选取。感性负载时,

 可按3-6倍负载电流选取)。

感性负载时,选择产品的断态电压值最好高一个级别,如220V工作电源可选择440V级别。以防高次谐波产生高压损坏内

 部输出晶闸管。

本产品内置设计过压吸收保护器,工作时无需再加过压保护措施。

产品为自然冷却,使用时无需再加散热器。可直接安装在宽度35mm导轨上使用。
