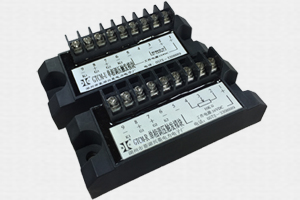

固态调压触发模块
固态调压触发模块
产品型号: GTCM-U、GTCM-R
产品详情

♦控制端与输出端隔离电压大于2000V。
♦输入端与市售各类温控表接口。
♦可直接触发10—1000A的单相晶闸管。
♦能方便与单相晶闸管模块组合, 构成单相交流调压器、
♦整流调压器。
♦环氧树脂一体化封装,防水防腐,体积小,安装简便。
♦该模块与晶闸管组成的单相交流调压器、整流调压器主要用于大功率、高精度、高性能的控制设备。如电热烘箱,工业炉窑,直流电机调速,电解电镀等设备。

GTCM-UGTCM-R
工作电源电压14-18VDC推荐15VDC14-18VDC推荐15VDC
工作电流≤40mA≤40mA
可调信号0-10VDC10KΩ可调电阻
输出脉冲功率≤1W≤1W
输出脉冲时间(宽度)≤0.2ms≤0.2ms
工作温度≥2000V≥2000V
外 形 尺 寸94×25×35 mm394×25×35 mm3

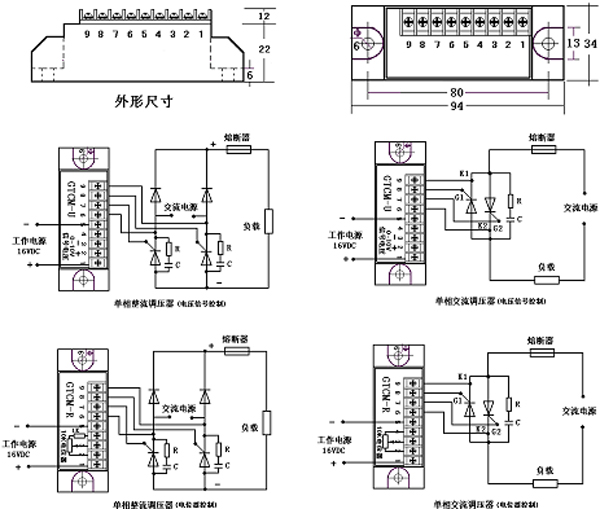

♣外形尺寸.安装接线图:(单位:mm)


♣产品选用注意事项:
  ♦由于触发模块本身发热小,不需按装在散热器上。
  ♦主电路中可控硅的阳极和阴极间一般需要加阻容吸收回路保护,其中电阻选择50—100Ω/5W,电容0.1—0.47uF/400VAC,或选用本厂生产专用过压保护吸收器。
  ♦主电路中选配可控硅、整流管的电流、电压参数值时,应比实际值大2-4倍。
  ♦主电路中的可控硅、整流管的散热冷却、安装等要求,可参照相关要求进行。
