单相卧式交流固态调压器
单相卧式交流固态调压器
产品型号: TGJ17、JGJ18
AC: 60 — 500A   240 / 440 VAC
排序: 3
产品详情

♦控制端与输出端有光电隔离与非隔离。
♦控制方式电位器或电压信号二种。
♦可控硅移相输出,调节范围宽,无机械磨损,使用寿命长。
♦两线控制调压,使用方便又简单。
♦体积小巧,在很多场合中可以替代接触式调压器。
♦主要用于工业电炉、电热烘箱、灯光照明、风机等设备中进行调温、调光、调速的控制。

型 号TGJ17( 原JGX9R )TGJ18( 原JGX9U )



负载电压0240 VAC       0440 VAC
最大负载电流60~300 A        350~500A
控制方式

外接可调电位器

470~560KΩ/ 1W

控制信号:0 ~10 VDC
断态电压≥ 400V           ≥ 800V
隔离电压控制端与输出端非电隔离≥1800 V
绝缘电压≥ 2000 V
绝缘电阻≥100 MΩ
工作频率50~60 HZ
环境温度-20~70℃
散热条件≥20A配散热器,≥30A再加风扇强冷
负载电流安全系数感性负载3~4倍   阻性负载2~3倍
外形尺寸.(代号)  60~300A:94×34×32 mm3  ( M-2 )
350~500A:120×52×32
mm3 ( M-3 )

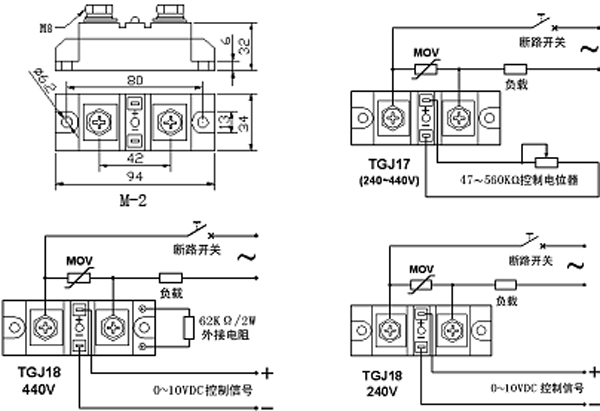

外形尺寸.安装接线图:(单位:mm)




产品选用注意事项:
  ♦选择产品时,应根据负载的性质不同,在电流档次上,留有不同的余量。(阻性负载时,可按2-3倍负载电流选取。感性或容性负载时,可按3-4倍负载电流选取)。
  ♦根据负载电流与环境温度的关系,当环境温度较高或散热条件欠佳时,应增加电流容量。为防使用时负载短路,要求在负载回路中串接与本产品相应的快速断路开关或快速熔断器。
  ♦感性负载时,应在输出端并接压敏电阻,以防过压时损坏晶闸管。压敏电阻(MOV)的选配:220V电源时选430-470V,380V电源时选680-750V。也可以购买本企业生产的交流过压吸收保护器。
  ♦安装时,要求散热器与本产品接触面之间必须平整、光洁,并在其表面涂上一层导热硅脂,最后再将套上平垫圈,弹簧垫圈的螺丝对称拧紧固定。
  ♦TGJ17型的控制端与输出端为非电隔离,使用时应特别注意安全。
