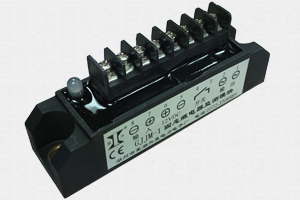

监测固态继电器模块
监测固态继电器模块
产品型号: GJJM-1
产品详情

♦输入与输出光电隔离,绝缘电压大于2500V。
♦双色发光管分别指示固态继电器工作状态。
♦输出信号为触点形式,方便多种功能电路的接口。
♦静态工作电流小,功耗甚微。
♦环氧树脂一体化封装,防水防腐,体积小,安装简便。
♦该产品主要用于监测固态继电器的开关性能和电加热器负载是否开路状态的判定。当固态继电器开关损坏发生直接导通时或电加热器负载发生开路时,监测模块能及时输出触点开关信号和发光提示。以防电加热器因固态开关失控而被烧坏,同时也可以及时发现电加热器开路断丝状态。

输入端取样电压3~32VDC
输入端取样电流110mA
输出端取样电压40440VAC
输出端取样电流0.12.2 mA
控制电源电压12VDC 或 24VDC
静态工作电流≤10mA
动态工作电流≤50mA
动作延时时间≤2 S
输出触点3A/240VAC
工作指示双色LED
工作温度-20 ~ 80 ℃
输入与输出及控制电源绝缘电压≥2500V
外形尺寸94×25×35 mm3

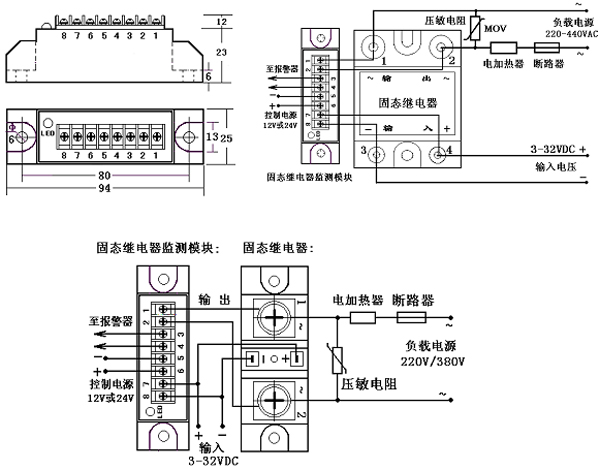

外形尺寸.安装接线图:(单位:mm)








产品选用注意事项:
  ♦监测模块在接通控制电源前,必须先将固态继电器输出端的主电源接通,否则会在主电源接通前,监测模块可能会发出报警信号。
  ♦当固态继电器和电加热器正常工作时,监测模块指示灯显示绿色,信号输出触点为常开,当固态继电器损坏或加热器开路时,指示灯显示红色,信号输出触点为闭合,接通外接报警器或其他控制电路。
  ♦监测模块内部不设自锁功能,在监测到固态继电器或电加热器有故障并进行动作后,一旦故障排除,监测模块就能自动恢复正常工作。
