三相复合型固态继电器(无需散热器三相容性负载固态继电器)
三相复合型固态继电器(无需散热器三相容性负载固态继电器)
产品型号: JGT34A
AC: 60—180 A    440 / 660 VAC
产品详情

输入与输出回路之间光隔离。

三色发光管分别指示开关程序。

可控硅输出,零电流关断,自动灭弧。

输出端为复合材料结构,功耗小,发热少,使用时无需配用散热器、风扇等冷却措施。

体积超小,安装方便,可直接取代普通继电器或接触器。

产品主要用于开关频率较低,连续工作时间较长,工作环境温度偏高,通风设施差的大功率电热设备、照明设备、无功

 功率补偿设备、电气开关设备等。


        型  号

参  数

JGT34A

负载电压

440 V                660 V

最大负载电流

60~120 A

120~180 A

通态电阻

≤0.15Ω

≤0.08Ω

控制电压

12-15 VDC

控制电流

静态工作电流:≤40mA

开关瞬态电流:≤0.3A

开.关时脉宽: ≥0.5S

通/断时间

≤10 mS / ≤0.5 S

断态电压

800V              1500V

隔离电压

≥1800 V

绝缘电压

≥2000 V

绝缘电阻

≥100 MΩ

电源频率

50~60 HZ

工作温度

-20~75 ℃

负载电流安全系数

阻性负载2.5-3倍,容(感)性3-5倍

外形尺寸.(代号)

105×74×74 mm3 (J-4)

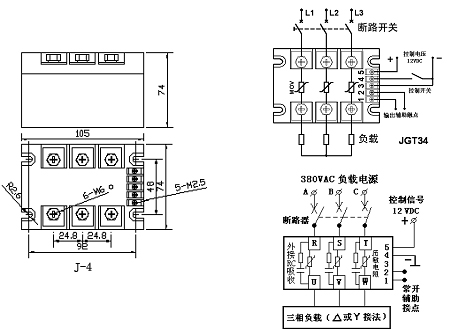

外形尺寸.安装接线图: (单位:mm)



产品选用注意事项:

选择产品时,应根据负载的性质不同,在电流。电压档次上,留有不同的余量。(阻性负载时,可按2.5-3倍负载电流选

 取。感性或容性负载时,可按3-5倍负载电流选取)。并在负载回路中加上过流保护措施以防短路。方法是:负载回路中

 串接快速熔断器或断路器。

感性(容性)负载时输出端应加有过压保护措施,以防晶闸管过压击穿。方法是:输出端并联压敏电阻(MOV)。MOV的选

 配:440V档时选470V-680V,660V档时选1100~1200V。或配本厂产的交流过压保护吸收器。

该型号固态继电器,因输出端采用复合材料结构,故工作频率较低,如长期工作在开关频率较高时,应另加散热器冷

 却。

由于固态继电器主开关元件具有记忆功能,故在接上控制电源时,内部控制电路会自动进入清零程序,从而使主开关两

 端产生接通-关闭状态,这是属于正常现象。为防止瞬时电流冲击,投入使用时,应先接通控制电源,然后合上主电

 源。
