♦输入与输出回路之间光隔离。
♦可控硅无触点过零切换，自行灭弧消弧。
♦接点开关，功耗小，发热少，使用时无需配用散热器、风扇等冷却措施。
♦控制电源线与信号线为一体，两线可以控制主开关。
♦固继运行时,维持电流很小，故功耗约为零。
♦产品主要用于容性负载中的切换开关如：无功功率补偿设备。

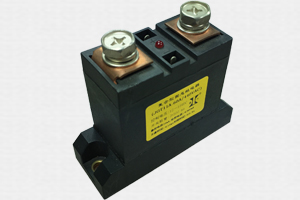

| 型 号 | JGT11A |
性
能
参
数 | 负载电压 | 440 V 660 V |
| 最大负载电流 | 60～150A |
| 通态电压 | ≤0.1 V |
| 控制电压 | 12-15 VDC |
| 控制电流 | 静态工作电流：A≤10mA；开关瞬态电流：≤0.3A；开.关时脉宽： ≥0.5S |
| 通/断时间 | ≤10 mS / ≤0.3 S |
| 断态电压 | 1200V 1600V |
| 隔离电压 | ≥2000 V |
| 绝缘电压 | ≥2000 V |
| 绝缘电阻 | ≥100 MΩ |
| 电源频率 | 50～60 HZ |
| 工作温度 | -20～75 ℃ |
| 负载电流安全系数 | 阻性负载取2.5-3倍，感性(容性)负载取3-5倍 |
| 外形尺寸.(代号) | 94×34×71 mm3 (M-4) |
♦外形尺寸.安装接线图:(单位:mm)
♦产品选用注意事项:
♦选择产品时，应根据负载的性质不同，在电流、电压档次上，留有不同的余量。如容性负载时，选择电流规格应大于实际电流2.5－5倍。
♦为防负载过流或短路，应在主回路中加上过流保护措施以防短路。方法是：负载回路中串接快速断路开关或快速熔断器。
♦感性或容性负载时，输出端应加有过压吸收保护措施，以防晶闸管过压击穿。方法是：输出端并联压敏电阻(MOV)和阻容(R、C)吸收回路。MOV的选配：440V档时选680-720V，660V档时选1100～1200V。或配本厂生产的交流过压保护吸收器。
♦控制电压不得低于11VDC，否则因固态继电器内部失控，晶闸管过热而造成永久性损坏。
♦复合型固态继电器，因输出端采用复合材料结构，故工作频率较低， 如长期工作在开关频率较高时，应另加散热器冷却。
