单相复合型固态继电器(无需散热器单相容性负载固态继电器)
单相复合型固态继电器(无需散热器单相容性负载固态继电器)
产品型号: JGT11A
AC: 60 — 150A   440 / 660 VAC
产品详情

♦输入与输出回路之间光隔离。
♦可控硅无触点过零切换,自行灭弧消弧。
♦接点开关,功耗小,发热少,使用时无需配用散热器、风扇等冷却措施。
♦控制电源线与信号线为一体,两线可以控制主开关。
♦固继运行时,维持电流很小,故功耗约为零。
♦产品主要用于容性负载中的切换开关如:无功功率补偿设备。

型 号JGT11A



负载电压440 V             660 V
最大负载电流60~150A
通态电压≤0.1 V
控制电压     12-15 VDC
控制电流静态工作电流:A≤10mA;开关瞬态电流:≤0.3A;开.关时脉宽: ≥0.5S
通/断时间≤10 mS / ≤0.3 S
断态电压1200V             1600V
隔离电压≥2000 V
绝缘电压≥2000 V
绝缘电阻≥100 MΩ
电源频率50~60 HZ
工作温度-20~75 ℃
负载电流安全系数阻性负载取2.5-3倍,感性(容性)负载取3-5倍
外形尺寸.(代号)94×34×71 mm3 (M-4)

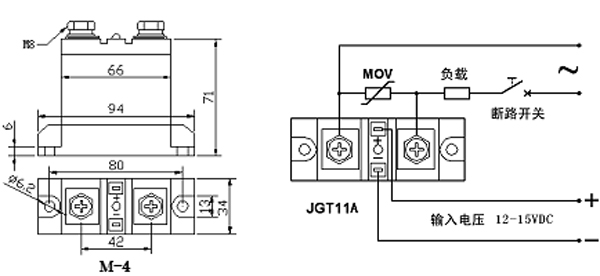

外形尺寸.安装接线图:(单位:mm)

产品选用注意事项:
  ♦选择产品时,应根据负载的性质不同,在电流、电压档次上,留有不同的余量。如容性负载时,选择电流规格应大于实际电流2.5-5倍。
  ♦为防负载过流或短路,应在主回路中加上过流保护措施以防短路。方法是:负载回路中串接快速断路开关或快速熔断器。
  ♦感性或容性负载时,输出端应加有过压吸收保护措施,以防晶闸管过压击穿。方法是:输出端并联压敏电阻(MOV)和阻容(R、C)吸收回路。MOV的选配:440V档时选680-720V,660V档时选1100~1200V。或配本厂生产的交流过压保护吸收器。
  ♦控制电压不得低于11VDC,否则因固态继电器内部失控,晶闸管过热而造成永久性损坏。
  ♦复合型固态继电器,因输出端采用复合材料结构,故工作频率较低, 如长期工作在开关频率较高时,应另加散热器冷却。
