单相复合型固态继电器(无需散热器单相容性负载固态继电器)
单相复合型固态继电器(无需散热器单相容性负载固态继电器)
产品型号: JGT11、 JGT12
AC: 40 — 200A   440 / 660 VAC
产品详情

♦输入与输出回路之间光隔离。
♦三色发光管分别指示开关程序。
♦可控硅输出,零电流关断,自动灭弧。
♦输出端为复合材料结构,功耗小,发热少, 使用时无需配用散热器、风扇等冷却措施。
♦体积超小,安装极为简便,可直接取代普通接触器。
♦产品主要用于开关频率较低,连续工作时间较长,工作环境温度偏高,通风设施差的大功率电热设 备、照明设备、无功功率补偿设备、电气开关设备等。

型 号JGT11(原JGX11:12VDC控制)JGT12(原JGX11:220VAC控制)



负载电压440 V    660 V
最大负载电流40~200A40~120A
通态电压≤0.15 V
控制电压12 VDC220 VAC
控制电流 ≤300 mA                         ≤150 mA
通/断时间≤10 mS / ≤500 mS
断态电压   800V                          1500V
隔离电压≥2000 V
绝缘电压≥2000 V
绝缘电阻≥100 MΩ
电源频率50~60 HZ
工作温度-20~75 ℃
负载电流安全系数阻性负载取2.5-3倍,感性(容性)负载取3-5倍

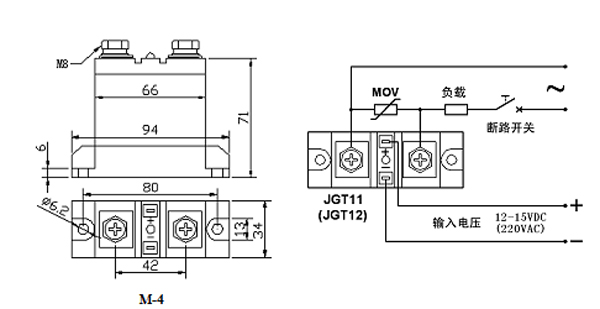

外形尺寸.(代号)94×34×71 mm3 (M-4)


外形尺寸.安装接线图:(单位:mm)

产品选用注意事项:
  ♦选择产品时,应根据负载的性质不同,在电流、电压档次上,留有不同的余量。并在负载回路中加上过流保护措施以防短路。方法是:负载回路中串接快速断路开关或快速熔断器。
  ♦感性负载时输出端应加有过压保护措施,以防晶闸管过压击穿。方法是:输出端并联压敏电阻(MOV)或阻容(R、C)吸收回路。MOV的选配:440V档时选470-680V,660V档时选1100~1200V。或配本厂生产的交流过压保护吸收器。
  ♦JGT11型固继的控制电压不得低于10VDC,否则因固态继电器内部失控,晶闸管过热而造成永久性损坏。
  ♦该型号固态继电器,因输出端采用复合材料结构,故工作频率较低,如长期工作在开关频率较高时,应另加散热器冷却。
  ♦固态继电器在正常开关工作时,指示灯应按黄-红-绿三色进行变化,(开机时先黄色后红色,关机时先绿色后灯灭)如未按上述颜色规律进行变化时,应立即切断输出端的电源,检查固态继电器的控制程序是否正常。
