三相卧式
三相卧式
产品型号: JGZ31、JGZ32
DC: 10 — 500A   440 / 660 VAC
产品详情

♦弱电部分和强电部分为光隔离。
♦控制信号与TTL逻辑接口。
♦强电控制开关为晶闸管、整流管组成。
♦发光二极管指示工作状态。
♦主要用于电磁振动器、电磁阀、整流电源、 直流电机、高频炉等设备进行无触点开关控制。

       型

参 数

JGZ31(全波整流)
JGZ32(全波整流)

输入电源电压

440 VAC    660 VAC

输出整流电压

相电压×2.34   VDC

最大整流电流

10~500 A

控制电压

4~32 VDC

160~240 VAC

控制电流

≤25 mA

隔离电压

≥2500 V

绝缘电压

≥2000 V

绝缘电阻

≥100 MΩ

电源频率

50~60 HZ

工作温度

-25~75

散热条件

≥20A配散热器,≥30A再加风扇强冷

负载电流安全系数

阻性负载取2-3倍,感性负载取4-6倍

外形尺寸.(代号)

105×74×41 mm3  ( J-3 )

120×83×56 mm3 ( J-5 )

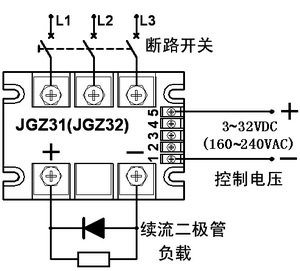

外形尺寸.安装接线图:(单位:mm)


J-3

温度曲线图:



产品选用注意事项:

   ♦ 根据负载功率的大小, 应选择不同的电流余量。功率越大,电流余量就越大。一般选择固态继电器的电流容量是负载电

     流的2~6倍。

   ♦ 输入、输出端应加有过压、过流保护措施。过压保护:输出端并接续流二极管或压敏电阻,当用440VAV档

    时,680~750V,660V档时,选1100~1200V或配本厂生产的交流过压保护吸收器。过流保护:主回路中串接

    快速开关或快速熔器。

   ♦ 根据选用的固态继电器电流大小、工作方式、环境条件的不同,选择的散热器应有所不同,散热器的面积宜大不宜小。

   ♦ 安装时,要求散热器与本产品接触面之间必须平整、光洁,并在其表面涂上一层导热硅脂,最后再将套上平垫圈、弹

     簧垫圈的螺丝对称拧紧固定。
