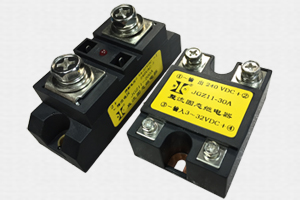

♦弱电部分和强电部分为光隔离。
♦控制信号与TTL逻辑接口。
♦强电控制开关为晶闸管、整流管组成。
♦发光二极管指示工作状态。
♦广泛用于电解、电镀、电磁振动、电磁吸铁、直流电源、直流电机等设备进行无触点开关控制。
型 号 参 数 | JGZ11(半波整流) | JGZ13(半波整流) |
负载电源 | 240 VAC 440 VAC |
负载电压 | 输入电源电压×0.45 VDC |
最大负载电流 | 10～300 A |
控制电压 | 3～32 VDC | 160～240 VAC |
控制电流 | ≤25 mA |
隔离电压 | ≥2500 V |
绝缘电压 | ≥2500 V |
绝缘电阻 | ≥100 MΩ |
电源频率 | 50～60 HZ |
工作温度 | -25～75℃ |
散热条件 | ≥20A配散热器，≥50A再加风扇强冷 |
负载电流安全系数 | 阻性负载取2-3倍,感性负载取3-6倍 |
外形尺寸(代号) | ≤150A：58×45×21mm3 (J-1)；≥180A：120×52×40 mm3（M-2） |
♦外形尺寸.安装接线图: (单位:mm)
M-2 J-1
♦温度曲线图:
♦产品选用注意事项:
♦根据负载功率的大小, 应选择不同的电流余量。功率越大，电流余量就越大。一般选择固态继电器的电流容量是负载电
流的2～6倍。
♦输入、输出端应加有过压、过流保护措施。过压保护：输出端并接续流二极管或压敏电阻，当用240V
档，选470~500V，440VAV档时，选680~750V，660V档时，选1100~1200V；或配本厂生产的交流过压保护吸收器。过流
保护：主回路中串接快速断路开关或快速熔断器。
♦根据选用的固态继电器电流大小、工作方式、环境条件的不同，选择的散热器应有所不同，散热器的面积宜大不宜小。
♦安装时，要求散热器与本产品接触面之间必须平整、光洁，并在其表面涂上一层导热硅脂，最后再将套上平垫圈、弹簧
垫圈的螺丝对称拧紧固定。
