♦输入与输出回路之间光隔离。
♦控制信号与TTL逻辑接口。
♦晶体管输出，通态压降小，开关速度快。
♦大于2000V的隔离电压。
♦焊接引线结构，体积小，安装简便。
♦产品主要用于工业自动化中弱电与强电的隔离控制也可以作为各种大功率输出器件的推动级和小功率 的用电器。如电动机、电磁阀、电源等无触点开关的控制。

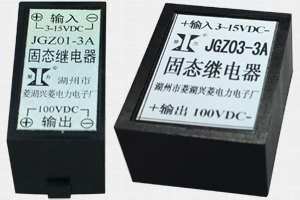

型号 参 数 | JGZ01（原JGX0J） | JGZ03（原JGX1J） |
输 入 参 数 | 控制电压 | 3～15 VDC 18～32 VDC |
控制电流 | 1.8～16 mA 7～18 mA |
工作指示 | 无 |
通断时间 | ≤0.2 mS |
输 出 参 数 | 最大输出电压 | 100VDC 200VDC 400VDC |
最大输出电流 | 1 A 2A 3 A |
通态压降 | ≤1.3 V |
断态电压 | ≥100 V ≥ 200 V ≥ 400 V |
性 能 参 数 | 隔离电压 | ≥2000 V |
绝缘电压 | ≥2000 V |
绝缘电阻 | ≥100 MΩ |
工作温度 | －20 ～ 75 ℃ |
负载电流安全系数 | 阻性负载取2.5-3倍,感性负载取3-6倍 |
外形尺寸.(代号) | 31×16×16mm3（H-1） | 33×25×15mm3（H-2） |
♦外形尺寸.安装接线图:(单位:mm)
♦温度曲线图:
♦产品选用注意事项:
♦由于直流固态继电器的负载电压值等于断态电压值，负载电流为最大值，故在选用时应留有充分余量，阻性负载时：电按2.5～3倍负载电流选取，电压按2～3倍负载电压选取。感性负载时：电流按3～6倍负载电流选取，电压按2～3倍负载电压选取。
♦根据负载电流与环境温度的关系，当环境温度较高或散热条件欠佳时，应增加电流容量。为防使用时负载短路，要求在负载回路中串接与本产品相应的快速断路开关或快速熔断器。
♦ 感性负载时，必须在负载两端并接一个续流二极管，并在输出端并接压敏电阻（压敏电阻(MOV)按电源电压的1～1.5倍选取），以防过压时损坏输出管。
♦当输入控制电压标有3-32VDC且实际控制电压大于12VDC时，应在控制回路内串接保护电阻,可按输入电流（8～25mA）确定(常规约为1KΩ/1W)。
♦该型号产品为自然冷却,工作时无需散热器。
