♦输入与输出回路之间变压器隔离。
♦可控硅输出，零电流关断。
♦发光二极管指示工作状态。
♦输出端内部加有RC吸收回路。
♦输入端无需外加控制电源，可实现开关控制。
♦主要用于三相交流电源的自动控制设备 如：工业炉窑、电热烘箱、水泵、风机等。

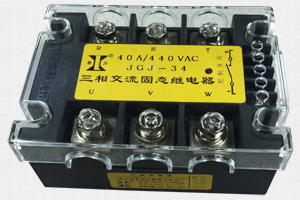

型号 参 数 | JGJ34 (原JGX34) |
输 入 参 数 | 控制方式 | 控制端联接微动开关或按钮 |
选用规格 | ≥ 0.1A/500 VAC |
工作指示 | LED |
通断时间 | ≤10 mS |
输 出 参 数 | 负载电压 | 440 VAC 660 VAC |
最大负载电流 | 10、20、30、40、50A | 60、80、90…180A | 200、30、400、500A |
通态压降 | ≤1.5 V | ≤1.8 V |
断态电压 | ≥ 800V ≥ 1500V |
性 能 参 数 | 隔离电压 | ≥ 1800V |
绝缘电压 | ≥ 2500 V |
绝缘电阻 | ≥ 100 MΩ |
工作温度 | －25 ～ 75 ℃ |
电源频率 | 50/60 HZ |
散热条件 | ≥20A配散热器，≥30A再加风扇强冷 |
负载电流安全系数 | 阻性负载取2-3倍，感性负载取3-4倍 |
外形尺寸(代号) | 86×68×28 mm3 (J-6) | 105×74×41 mm3(J-3) | 120×84×56 mm3(J-5) |
♦外形尺寸.安装接线图:(单位:mm)
 |  |
|
| J-3 |
|
|
♦温度曲线图:
♦产品选用注意事项:
♦选择产品时，应根据负载的性质不同，在电流档次上留有不同的余量。 阻性负载时，可按2-3倍负载电流选取。感性或容
性负载时，可按 3-4倍负载电流选取）。
♦根据负载电流与环境温度的关系，当环境温度较高或散热条件欠佳时， 应增加电流容量。为防使用时负载短路，要求在
负载回路中串接与本产 品相应的快速断路开关或快速熔断器。
♦感性负载时，应在输出端并接压敏电阻，以防过压时损坏晶闸管。压敏 电阻(MOV)的选配：240V档时选430-470V，440V
档时选680-750V， 660V档时选1100-1200V。或配本厂生产的交流过压保护吸收器。
♦安装时，要求散热器与本产品接触面之间必须平整、光洁，并在其表面 涂上一层导热硅脂，最后再将套上平垫圈、弹簧
垫圈的螺丝对称拧紧固定。
