三相卧式常开 . 常闭按钮控制
三相卧式常开 . 常闭按钮控制
产品型号: JGJ31、JGJ32
AC: 10 — 500A   440 / 660 VAC
排序: 1
产品详情

输入端无需外加控制电源,可实现开关控制。
发光二极管指示工作状态。
可控硅输出,零电压开启,零电流关断。
切换控制类似日常接触器模式。
JGJ32型输出端带有辅助触点。
产品主要用于人工频繁开关控制的三相用电 器设备。如工业电炉、烘箱、水泵、电动机、电气 开关柜等设备






JGJ31(原JGX31

JGJ32(原JGX32

控制方式

控制端分别接上常开和常闭按钮

选用规格

按钮或开关≥ 0.1A/500 VAC

工作指示

LED

通断时间

≤10 mS

负载电压

440 VAC    660 VAC

最大负载电流

10、20、30、40、50A

60、80、90…180A

200、300、400、500A

通态压降

≤1.5 V

≤1.8 V

断态电压

≥ 800V   ≥ 1500V

辅助触点

单组(常开.常闭);触点1A/500V

隔离方式

非电隔离

绝缘电压

≥ 2500 V

绝缘电阻

100 MΩ

工作温度

-25 ~ 75

电源频率

50/60 HZ

散热条件

≥20A配散热器,≥30A再加风扇强冷

负载电流安全系数

阻性负载取2-3倍,感性负载取3-4倍

外形尺寸(代号)

86×68×28 mm3 (J-6)

105×74×41 mm3(J-3)

120×84×56 mm3(J-5)

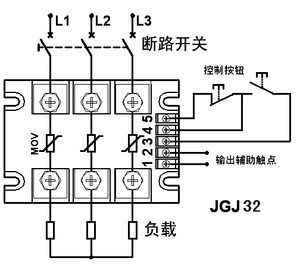

外形尺寸.安装接线图:(单位:mm)


J-3


温度曲线图:




产品选用注意事项:
  选择产品时,应根据负载的性质不同,在电流档次上留有不同的余量。(阻性负载时,可按2-3倍负载电流选取。感性或容

  性负载时,可按3-4 倍负载电流选取)。

  根据负载电流与环境温度的关系,当环境温度较高或散热条件欠佳时。应增加电流容量。为防使用时负载短路,要求在负

  载回路中串接与本产品相应的快速断路开关或快速熔断器。

  感性负载时,应在输出端并接压敏电阻,以防过压时损坏晶闸管。压敏电阻(MOV)的选配:240V档时选430-470V,440V

  档时选680-750V,660V档时选1100-1200V。或配本厂生产的交流过压保护吸收器。

  输入端与输出端为非电隔离,使用时应特别注意安全。
  安装时,要求散热器与本产品接触面之间必须平整、光洁,并在其表面涂上一层导热硅脂,最后再将套上平垫圈、弹簧垫

  圈的螺丝对称拧紧固定。
