模块式
模块式
产品型号: JGJ19 、(JGX19)
AC: 60 — 600A   240/440 / 660 VAC
排序: 8
产品详情

输入与输出回路之间光隔离。
发光二极管指示工作状态。
控制信号与TTL逻辑接口。
可控硅输出,零电压开启,零电流关断。
环氧树脂封装一体,抗震防腐,工作可靠。
产品主要用于大电流,大功率的负载电器设 备如:工业炉窑、电热烘箱、电动机、电磁 阀、无功补偿器等设备。







JGJ19(原JGX9)

控制电压

 3~32 VDC  4~24 VDC

控制电流

≤25 mA

启动电流

≥ 6 mA

关闭电压

≤1.5 VDC

通断时间

≤20 mS

负载电压

24~240VAC     24~440VAC     24~660VAC

最大负载电流

60、80、90、100、120A

150、180、200、

250、300A

350、400、500、600A

通态压降

≤1.8 V

断态电压

≥500V     ≥ 800V      ≥ 1500V

隔离电压

≥ 2500 V

绝缘电压

≥ 2500 V

绝缘电阻

100 MΩ

工作温度

-25 ~ 75 ℃

电源频率

50/60 HZ

散热条件

配散热器且再加风扇冷却

负载电流安全系数

阻性负载取2-3倍,感性负载取3-4倍

外形尺寸(代号)

94×25×31(M-1)

94×34×32(M-2)

120×52×32(M-3)

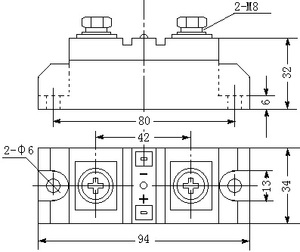

外形尺寸.安装接线图:(单位:mm)


          M-1                M-2




                             M-3
产品选用注意事项:
  选择产品时,应根据负载的性质不同,在电流档次上,留有不同的余量。(阻性负载时,可按2-3倍负载电流选取。感性或容性负载时,可按3-4 倍负载电流选取)。
  根据负载电流与环境温度的关系,当环境温度较高或散热条件欠佳时,应增加电流容量。为防使用时负载短路,要求在负载回路中串接与本产品 相应的快速断路开关或快速熔断器。
  感性(容性)负载时,应在输出端并接压敏电阻,以防过压时损坏晶闸管。压敏电阻(MOV)的选配:240V档时选430-470V,440V档时选680-750V, 660V档时选1100-1200V。或配本厂生产的交流过压保护吸收器。
  安装时,要求散热器与本产品接触面之间必须平整、光洁,并在其表面涂 上一层导热硅脂,最后再将套上平垫圈、弹簧垫圈的螺丝对称拧紧固定。
