l控制信号与输出回路之间光电、变压器隔离
l控制信号与PLC、TTL逻辑接口。
l发光二极管指示工作状态。
l复合开关具有灭弧作用，延长了开关使用寿命。
l内置过压吸收保护，避免瞬态高压而击穿固态开关。
l环氧树脂封装一体，防腐防火抗震，工作稳定可靠。
l产品主要用于新能源汽车中的中小功率直流用电器。
如PTC加热器、电池充放电、电磁阀、电机等开关切换。

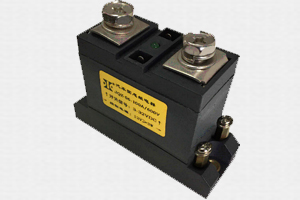

型 号 参 数 | JQZ-06 |
输 入 参 数 | 控制电源 | 电压：12，24 VDC 电源功率≥3W |
开关信号 | 3～32 VDC；10～25 mA |
控制指示 | LED |
通断时间 | ≤ 20 mS |
输 出 参 数 | 最大输出电压 | 100V 、200V、 600V、 1200V |
最大负载电流 | 30、60、80、100 A |
通态压降 | 2.0～5.0 VDC |
最大击穿电压 | ≥100V、≥200V、≥600V、≥1200V |
开关属性 | 无触点与有触点复合开关特性 |
性 能 参 数 | 隔离电压 | ≥ 2500 V |
绝缘电压 | ≥ 2500 V |
工作温度 | －25 ～ 75 ℃ |
散热条件 | ≥30A配散热器,≥60A再加风扇强冷 |
负载电流安全系数 | 阻性负载取2.5-4倍,感性负载取3-6倍 |
外形尺寸(代号) | 94×34×71 mm3 (M-5) |
n 产品选用注意事项:
l 因参数表中最大输出电压值等于正向击穿电压值，最大输出电流为常温值，故在选用时应留有充分余量，阻性负载时：电流、电压均按2.5～4倍选取.感性负载时：电流、电压按3～6倍选取。
l 当环境温度较高或散热条件欠佳时，应增加电流等级和加大散热器体积。
l 为防止使用时负载过流.短路,主回路中应加快速断路开关或快速熔断器。
l 感性负载时必须在负载两端并联接一个续流二极管，以防过压损坏输出管。
l 电路负载运行时，应该先接通控制电源，然后通、断控制开关信号。切勿先接通控制开关信号，而后再以通、断控制电源方式运行使用
l 安装时，要求散热器与本产品接触面之间必须平整、光洁，并在其表面涂上一层导热硅脂，最后再将套上平垫圈、弹簧垫圈的螺丝对称拧紧固定，以提高散热性能。
